معرفی انواع کابل برق فشار قوی

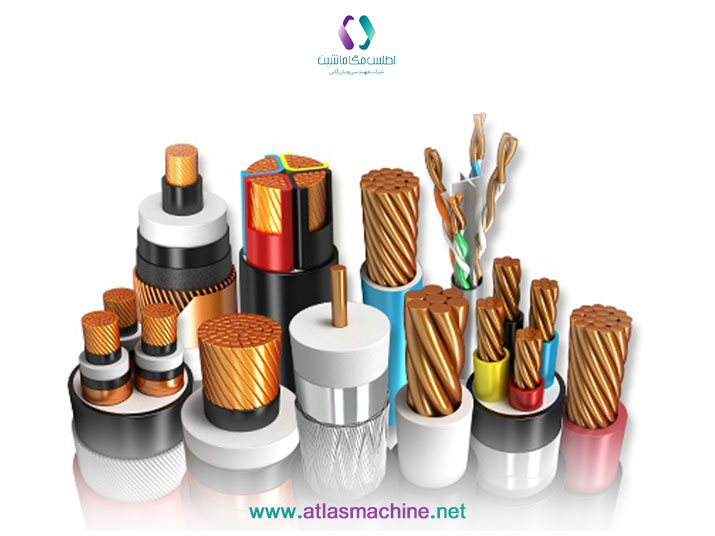

شبکههای انتقال نیرو در حوزه مهندسی برق به شدت به انواع کابل برق فشار قوی وابسته هستند. کابلهای فشار قوی با توجه به قابلیتهای ولتاژ خود، طبقه بندی میشوند. کابلهای طیف ولتاژ متوسط معمولاً بین 5 تا 33 کیلو ولت کار میکنند، در حالی که کابلهایی که در رده ولتاژ بالا قرار دارند، برای ولتاژهای بیش از 50 کیلو ولت طراحی شدهاند. چنین سیستم طبقه بندی توزیع کارآمد توان را در شبکههای مختلف الکتریکی تضمین میکند. در این بررسی از وبسایت «اطلس مگا ماشین» در مورد انواع کابل برق فشار قوی و کاربرد آنها صحبت میکنیم. کابلهای ولتاژ بالا (HV) اجزای ضروری در سیستمهای برق مدرن هستند که برای مدیریت موثر استرس الکتریکی قابل توجه و ولتاژهای بالا مهندسی شدهاند. انتخاب نوع کابل HVDC مناسب برای حفظ راندمان عملیاتی و ایمنی در پروژههای انتقال نیرو بسیار مهم است. انواع کابل برق فشار قوی شامل کابلهای ولتاژ بالا عایق اکسترود شده، کابلهای PILC عایق بندی شده با سرب، کابلهای آغشته به روغن و سایر موارد هستند و هر نوع از آن، برای کاربردهای خاص مورد استفاده قرار میگیرد.دسته بندی انواع کابل برق فشار قوی
هر یک از اجزای کابل فشار قوی ضد انفجار نقش مهمی در عملکرد و ایمنی آن خواهد داشت. هادی که معمولاً از مس یا آلومینیوم تشکیل شده است، وظیفه انتقال جریان الکتریکی را بر عهده دارد. عایق یکی دیگر از عناصر ضروری است که اغلب از مواد پلیمری مانند XLPE (پلی اتیلن با پیوند متقاطع) یا EPR (لاستیک اتیلن پروپیلن) ساخته میشود. این عایق به ویژه در سیمهای ولتاژ متوسط (mv) و فشار قوی بسیار مهم است؛ زیرا نیاز به تحمل ولتاژهای شدید و جلوگیری از نشت الکتریکی دارد. برای افزایش حفاظت، این کابلها شامل سپر و ژاکت نیز میشوند. این لایهها در برابر آسیب فیزیکی و عوامل محیطی محافظت میکنند و در نتیجه دوام و عملکرد ثابت کابل را تضمین میکنند. اکنون، بیایید تمرکز خود را به انواع کابل برق فشار قوی معطوف کنیم.
کابلهای ولتاژ بالا عایق اکسترود شده
کابلهای فشار قوی عایق اکسترود شده از رایجترین انواع مورد استفاده برای انتقال برق در ولتاژ بالا هستند. این عایق از موادی مانند پلی اتیلن متقاطع (XLPE) یا لاستیک اتیلن پروپیلن (EPR) ساخته میشود که در طول ساخت به طور مستقیم روی هادی ذوب شده و اکسترود خواهد داشت. این فرآیند امکان ایجاد یک لایه عایق یکنواخت و قوی را فراهم میکند که خواص الکتریکی عالی مانند استحکام دی الکتریک بالا، مقاومت حرارتی و دوام را فراهم میکند. به عنوان مثال، XLPE مقاومت بالاتری در برابر گرما، رطوبت و مواد شیمیایی دارد و برای نصب زیرزمینی و بالای سر، ایده آل است.کابلهای PILC عایق بندی شده با سرب
کابلهای عایق شده با سرب (PILC) نوعی کابل با ولتاژ بالا هستند که برای دههها به ویژه برای تاسیسات زیرزمینی مورد استفاده قرار میگرفتند. عایق کابلهای PILC از لایههایی از کاغذ آغشته شده تشکیل شده است که برای اطمینان از پایداری الکتریکی به دور هسته رسانا پیچیده میشود. به دنبال آن، یک غلاف سربی برای محافظت از عایق در برابر آسیبهای مکانیکی و عوامل محیطی مورد استفاده قرار میگیرد. غلاف سربی همچنین از تداخل الکترومغناطیسی محافظت میکند. اگرچه امروزه به دلیل ظهور جایگزینهای مدرنتر، انواع کابل برق فشار قوی کمتر مورد استفاده قرار میگیرند.
کابلهای آغشته به روغن
کابلهای آغشته به روغن، کابلهایی با ولتاژ بالا هستند که از روغن عایق برای بهبود عملکرد عایق کاغذ در داخل کابل استفاده میکنند. این کابلها معمولاً با یک سری لایههای کاغذی ساخته میشوند که با روغن اشباع شدهاند. این روغن به حفظ یکپارچگی الکتریکی و جلوگیری از خشک شدن عایق کمک میکند. کابلهای آغشته به روغن، عایق الکتریکی عالی را به خصوص در شرایط ولتاژ بالا ارائه میدهند. آنها اغلب در کاربردهایی زیرزمینی یا زیردریایی استفاده میشوند. با این حال، به دلیل نگرانیهای زیست محیطی مربوط به روغن، این کابلها به تدریج با کابلهای مدرنتر جایگزین شدهاند.کابلهای عایق گاز (GIL)
کابلهای عایق گاز (GIL) کابلهایی با ولتاژ بالا هستند که عایق آن توسط یک گاز بیاثر، معمولاً هگزا فلوراید گوگرد (SF6) و تحت فشار تامین میشود. این کابلها معمولاً در سیستمهای انتقال ولتاژ بسیار بالا مانند پستها و بین نیروگاهها استفاده میشوند. کابلهای عایق گاز چندین مزیت از جمله توانایی انتقال مقادیر زیادی برق با ردپای بسیار کوچکتر را نسبت به سیستمهای سنتی عایق هوا ارائه میکند. عایق گاز، استحکام دی الکتریک بالایی را فراهم میکند و تضمین میدهد که کابل میتواند در شرایط ولتاژ بالا و در محیطهای مرطوب مقاومت کند.کابلهای هیبریدی
کابلهای هیبریدی از انواع کابل برق فشار قوی هستند که از عایقها و مواد حفاظتی مختلف برای برآوردن نیازهای خاص کاربردهای ولتاژ بالا استفاده میکنند. یک کابل هیبریدی معمولی ممکن است شامل ترکیبی از هادیهای برق، کابلهای فیبر نوری برای ارتباط و سیمهای ارت در یک غلاف باشد. این کابلها به ویژه در شبکههای هوشمند و سایر برنامههایی مفید هستند که هم انتقال نیرو و هم ارتباط داده مورد نیاز است. کابلهای هیبریدی انعطاف پذیری و کارایی بالایی را ارائه میدهند و برای طیف وسیعی از کاربردهای مدرن با ولتاژ بالا مناسب هستند.کابلهای AC ولتاژ بالا
کابلهای AC ولتاژ بالا به طور خاص برای انتقال جریان متناوب در سطوح ولتاژ بالا، معمولاً از یک کیلو ولت تا بیش از 800 کیلو ولت طراحی شدهاند. این کابلها تلفات را در حین انتقال در فواصل طولانی به حداقل میرسانند. آنها معمولاً از یک یا چند هادی، عایق و محافظ تشکیل شدهاند. عایق مورد استفاده در این کابلها برای اطمینان از اینکه میدان الکتریکی مواد دی الکتریک را تحت ولتاژ بالا تجزیه نمیکند، بسیار مهم است. این کابلها عمدتاً در انتقال توان الکتریکی در سراسر شبکهها و پستها استفاده میشوند؛ جایی که راندمان بالا و عملکرد قابل اعتماد ضروری است.کابلهای DC ولتاژ بالا (HVDC)

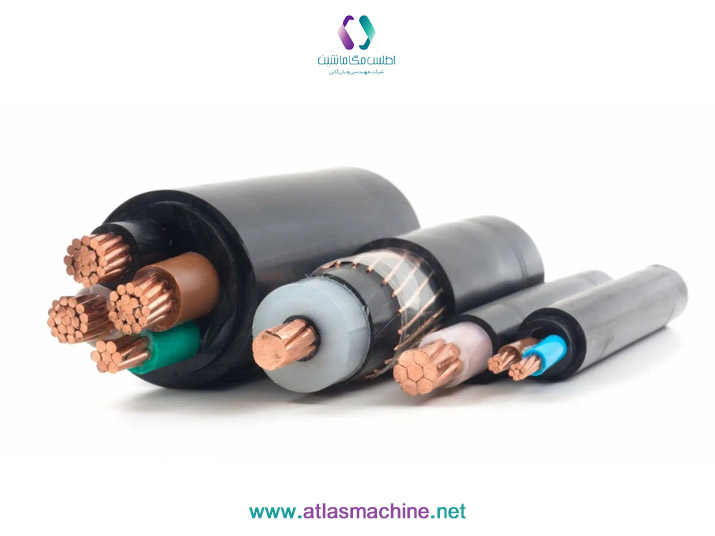

کابلهای جریان مستقیم ولتاژ بالا (HVDC) به طور خاص برای انتقال جریان مستقیم در سطوح ولتاژ بالا طراحی شدهاند که معمولاً در سیستمهای کابلی زیر آب و انتقال برق از راه دور استفاده میشوند. برخلاف جریان متناوب (AC)، انتقال HVDC تلفات کمتری در فواصل طولانی دارد و در شبکههای برق با فرکانسهای مختلف کارآمدتر است. کابلهای HVDC اغلب از یک سیستم عایق جامد مانند XLPE یا EPR، همراه با یک هادی داخلی، لایههای نیمه رسانا و غلافهای فلزی برای محافظت بیشتر استفاده میکنند. این کابلها به ویژه برای انتقال نیرو در مناطق چالش برانگیز از جمله کابلهای اقیانوسی مفید هستند.کاربرد انواع کابل برق فشار قوی
از کاربرد انواع کابل فشار قوی میتوان به موارد زیر اشاره کرد:
- انتقال نیرو در فواصل طولانی: انواع کابل فشار قوی ولتاژ بالا برای انتقال کارآمد برق در فواصل طولانی استفاده میشود و اتلاف انرژی در طول انتقال را به حداقل میرساند.
- شبکههای توزیع برق: این کابلها نیروگاهها را به ایستگاههای فرعی متصل میکنند و اطمینان میدهند که برق به خانهها و صنایع میرسد.
- یکپارچه سازی انرژیهای تجدیدپذیر: این کابلها برای انتقال برق از منابع انرژی تجدیدپذیر مانند مزارع بادی و نیروگاههای خورشیدی به شبکه ضروری هستند.
- خطوط برق زیرزمینی: کابلهای فشار قوی اغلب در زیر زمین برای توزیع برق شهری نصب میشوند که زیبایی و ایمنی را بهبود میبخشد.
- صنایع سنگین و تولید: در صنایعی که به انرژی زیادی نیاز دارند، انواع کابل فشار قوی برق ماشین آلات و فرآیندهای تولید را تامین میکنند.
- امکانات تولید برق: کابلهای فشار قوی در نیروگاهها برای اتصال ژنراتورها به شبکه استفاده میشود و توزیع کارآمد برق را ممکن میسازد.
- سیستمهای ریلی و حمل نقل: این کابلها برق راه آهنهای برقی و سیستمهای حمل و نقل را تامین کرده و از عملیات و زیرساختهای برقی پشتیبانی میکنند.
- زیرساختهای نظامی: برای حفظ منبع تغذیه پایدار برای پایگاههای نظامی و سایر تاسیسات حساس استفاده میشوند که نیاز به توان ثابت و با ظرفیت بالا دارند.
کلام آخر
انتخاب کابل مناسب از انواع کابل برق فشار قوی برای چارچوب شبکه برق ضروری است. این کابلها برای انتقال توان بالا در سیستمها با مقیاس متوسط تا بزرگ استفاده میشوند. هر نوع کابل ولتاژ بالا، دارای ویژگیهای متمایز و کاربردهای خاص است که بر اهمیت شناخت آنها در انتقال نیرو تأکید میکند. تشخیص نوع مناسب کابلهای فشار قوی یک گام اساسی برای اطمینان از عملکرد مناسب تاسیسات برقی است. شما میتوانید برای خرید کلیه تجهیزات کنترل ضد انفجار و ایمن در محیطهای پرخطر، محصولات اطلس مگا ماشین را خریداری نمایید. این مجموعه، نماینده رسمی برند وارم در ایران است.سوالات متداول
انواع اصلی کابلهای فشار قوی کدامند؟
انواع اصلی شامل کابلهای انتقال هوایی، کابلهای زمینی، کابلهای زیرزمینی و کابلهای زیردریایی هستند که هر کدام برای محیطها و نیازهای مختلف کاربرد دارند.
چرا از ولتاژ بالا در انتقال نیرو استفاده میشود؟
انتقال ولتاژ بالا اتلاف انرژی را کاهش میدهد. هر چه ولتاژ بالاتر باشد جریان کمتری دارد که باعث کاهش توان از دست رفته به عنوان گرما در طول انتقال میشود.
کابلهای فشار قوی چه تفاوتی با کابلهای معمولی دارند؟
کابلهای ولتاژ بالا به طور خاص برای تحمل بارهای الکتریکی بالاتر و مقاومت در برابر عایق بندی و الزامات ایمنی لازم برای محیطهایبا ولتاژ بالا طراحی شدهاند.
طول عمر کابل برق فشار قوی چقدر است؟
کابلهای ولتاژ بالا بسته به عوامل محیطی و شیوههای نگهداری میتوانند چندین دهه، معمولاً 30 تا 40 سال دوام بیاورند.
چرا کابلهای فشار قوی گاهی در زیر زمین قرار میگیرند؟
این کابلها در مناطق شهری برای کاهش بهم ریختگی بصری، محافظت در برابر شرایط جوی و به حداقل رساندن خطر آسیب ناشی از حوادث یا بلایای طبیعی استفاده میشوند.
